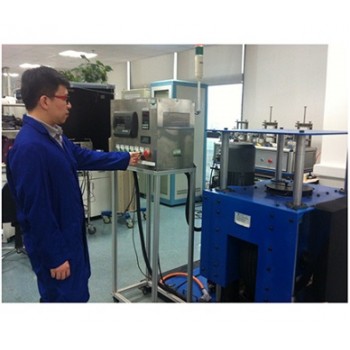

点击图片查看原图技术特点：
用表面静电喷涂的钢架构成框架，底板模拟水泥地板，碾压机构可模拟汽车对物体碾压后以自由上下滑动，插头承受压力相同，并装有限位保护，另 组驱动装置带动碾压机构实现前后碾压动作，主要部件以不锈钢和铝件制成。（保证轮胎是在正常滚动的情况下碾压样品）。
主要技术参数：
1、承载载荷：5000±250N；
2、碾压速度： 8±2km/h；
3、承载底板：附有水泥面的底板，可配置固定治具；
4、控制方式：PLC控制，触摸屏人机界面操作；
5、升降装置：进口导向部件使载荷可自由上下活动；
6、碾压方式：气动驱动试样前后运动；
7、试样安装：电动卷扬机提升承重组；
8、碾压驱动：伺服马达配合蜗轮减速机；
9、计时计数：触摸屏标准要求内可设定；
10、碾压主件：米其林轮胎（P225/75R15）；
11、减震方式：减震气囊减震；
12、输入电源：三相交流380V±5％、50HZ
设备结构特点：
1、本机框架已方通焊接后酸洗磷化烤漆处理，底部装有减震脚垫和便于安装拆卸的滑轮结构，以重载滑轨导向，滚轮组滑动，气缸推动进行碾压测试（测试碾压方向由伺服电机正反转带动试样），滑动装置上配有水泥槽盒安装夹具。
2、承重为上下式结构，试样承受的轮胎，上下滑动架和动力系统及配重整体为测试的重量，动力以大功率伺服马达结合涡轮减速器带动主轴转达达到测试速度。
3、顶部装有电动吊装结构，可以方便安装试样。
4、控制系统为独立机构，主机有PLC控制，触摸屏操作，底部安装有脚轮和连接线口，方便移动和连接。
设备满足标准：
符合标准GB/T20234.1-2015 6.21及7.21章节试验要求。
